機械用膜片聯軸器

簡介：JZMJ型重型機械用膜片聯軸器具有機械強度高,承載能力大,質量輕,結構尺寸小,傳動效率和傳動精度高,可靠性好等特點.

產品詳細

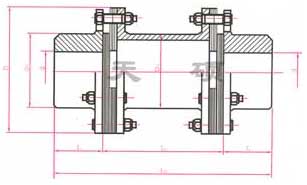

JZMJ型重型機械用膜片聯軸器 (JB/ZQ4717-98)

JZMJ型重型機械用膜片聯軸器具有機械強度高、承載能力大、質量輕、結構尺寸小,傳動效率和傳動精度高、可靠性好、裝拆方便,且具有無相對滑動,不需潤滑,使用壽命長、無噪聲、耐酸、堿、防腐蝕等特點,可用于高溫、低溫和有油、有水和腐蝕介質的工況環境.適用于中、高速、大轉矩軸系傳動.以及各種機械裝置載荷變化不大的軸系傳動,通用性*強.

膜片聯軸器的使用與保養:1、安裝前,應清洗兩軸端面,檢查端面鍵槽口等配合情況；2、膜片聯軸器安裝以后,正常運轉一個班,須檢查所有螺釘,如發現松動,須擰緊,這樣反復幾個班,以保證不會松動；3、為了防止膜片在高速運轉發生的微動磨損,導致膜片螺栓孔出現微裂而損壞,可在膜片之間涂以二硫化鉬等固體潤滑劑或?qū)δて砻孢M行減磨涂層處理；4、應避免長期超載使用和操作事故的發生；5、在工作運轉中,應經常檢查膜片聯軸器是否發生異?，F(xiàn)象,如有異常現象發生須及進維修；6、在可能由于運轉的膜片聯軸器引起人身和設備事故的各個場地須采取適當?shù)陌踩雷o措施.

型號	公稱轉矩 Tn N.m	許用轉速 [n] r/min	軸孔直徑 d，d1	軸孔長度L		D	D1	D2	t	扭轉剛度 ×106 N.m/rad	轉動慣量 kg.㎡	質量kg
				J1型	Y型							L1min 時質量	每增加 1m的質量
JZMJ1	63	9300	20，22，24	38	52	92	53	60	44	8±0.2	0.010	3.7	22.79
			25，28	44	62
			30，32，35，38	60	82
JZMJ2	100	8400	25，28	44	62	102	63	72	49	8±0.2	0.018	6.3	32
			30，32，35，38	60	82
			40，42，45	84	112
JZMJ3	250	6700	30，32，35，38	60	82	128	77	87	60	11±0.3	0.056	9.14	46
			40，42，45，48，50，55	84	112
JZMJ4	500	4900	35，38	60	82	145	91	102	70	11±0.3	0.095	13.63	64
			40，42，45，48，50，55，56	84	112
			60，63，65	107	142
JZMJ5	800	5100	40，42，45，48，50，55，56	84	112	168	105	117	83	14±0.3	0.219	23.35	84
			60，63，65，70，71，75	107	142
JZMJ6	1000	4750	45，48，50，55	84	112	180	112	124	86	15±0.4	0.35	32.28	94
			60，63，65，70，71，75	107	142
			80	132	172
JZMJ7	1600	4300	50，55，56	84	112	200	120	134	86	15±0.4	0.51	39.07	110
			60，63，65，70，71，75	107	142
			80，85	132	172
JZMJ8	2000	4200	55，56	84	112	205	120	135	91	20±0.4	0.53	39.86	112
			60，63，65，70，71，75	107	142
			80，85	132	172
JZMJ9	2500	4000	55，56	84	112	215	128	145	101	20±0.4	0.68	46.78	129
			60，63，65，70，71，75	107	142
			80，85，90	132	172
JZMJ10	3150	3650	60，63，65，70，71，75	107	142	235	132	151	109	23±0.5	0.97	56.13	140
			80，85，90，95	132	172
JZMJ11	4000	3400	60，63，65，70，71，75	107	142	250	145	164	109	23±0.5	1.48	74.09	165
			80，85，90，95	132	172
			100	167	212
JZMJ12	6300	3200	60，63，65，70，71，75	107	142	270	155	184	119	23±0.5	2.13	87.65	207
			80，85，90，95	132	172
			100，110	167	212
JZMJ13	12500	2850	65，70，71，75	107	142	300	162	194	128	27±0.6	2.93	106.23	231
			80，85，90，95	132	172
			100，110，120	167	212
JZMJ14	16000	2700	70，71，75	107	142	320	176	213	138	27±0.6	3.98	125.23	278
			80，85，90，95	132	172
			100，110，120，125	167	212
JZMJ15	20000	2450	75	107	142	350	186	215	153	32±0.7	6.44	173.52	283
			80，85，90，95	132	172
			100，110，120，125	167	212
			130	202	252
JZMJ16	25000	2300	80，85，90，95	132	172	370	203	235	158	32±0.7	8.48	200.88	338
			100，110，120，125	167	212
			130,140,150	202	252
JZMJ17	31500	2150	80，85，90，95	132	172	400	230	266	178	32±0.7	14.2	279.61	433
			100，110，120，125	167	212
			130,140,150	202	252
			160	242	302
JZMJ18	40000	1950	100，110，120，125	167	212	440	245	280	19038	38±0.9	20.73	345.53	480
			130,140,150	202	252
			160,170,180	242	305
JZMJ19	45000	1850	100，110，120，125	167	212	460	260	300	200	38±0.9	28.56	421	551
			130,140,150	202	252
			160,170,180	242	302
			190	282	352
JZMJ20	50000	1800	120，125	167	212	480	280	320	215	38±0.9	32.52	482.6	628
			130,140,150	202	252
			160,170,180	242	302
			190,200	282	352
JZMJ21	56000	1700	120，125	167	212	500	295	336	225	38±0.9	43.05	536	692
			130,140,150	202	252
			160,170,180	242	302
			190,200,220	282	352
JZMJ22	63000	1600	140,150	202	252	540	310	360	236	44±1	58.99	641	794
			160,170,180	242	302
			190,200,220	282	352
JZMJ23	80000	1450	140,150	202	252	600	335	385	257	50±1.2	98.45	880	908
			160,170,180	242	302
			190,200,220	282	352
			240	330	410
JZMJ24	100000	1400	160,170,180	242	302	320	350	408	272	50±1.2	116.15	964	1020
			190,200,220	282	352
			240,250	330	410
JZMJ25	125000	1300	180	242	302	660	385	445	292	50±1.2	163.85	1204	1251
			190,200,220	282	352
			240,250,260	330	410
			280	380	470
JZMJ26	160000	1200	180	242	302	720	410	485	317	60±1.4	245.9	1507	1441
			190,200,220	282	352
			240,250,260	330	410
			280,300	380	470
JZMJ27	200000	1150	220	282	352	740	420	503	322	60±1.4	275.08	1594	1550
			240,250,260	330	410
			280,300	380	470
JZMJ28	250000	1100	240,250,260	330	410	770	450	530	342	60±1.4	342.37	1807	1721
			280,300	380	470
JZMJ29	315000	1050	250,260	330	410	820	490	559	372	60±1.4	514.91	2358	2025
			280,300,320	380	470
			340	450	550
JZMJ30	500000	760	280,300,320	380	470	875	520	575	419	50±1.6	28.63	2507	1915
			340,360	450	550
JZMJ31	63000	715	300,320	380	470	935	560	610	464	60±1.9	980.83	3391	2280
			340,360,380	450	550
			400	540	650
JZMJ32	800000	650	320	380	470	103	600	622	494	60±1.9	1368	3697	2370
			340,360,380	450	550
			400,420	540	650
JZMJ33	1000000	620	360,380	450	550	1080	660	660	510	66±2.2	1689	4450	2669
			400,420,440,450,460	540	650
JZMJ34	1250000	576	400,420,440,450,460	540	650	1160	710	750	565	70±2.3	2645	5877	3446
			480,500
JZMJ35	160000	520	440,450,460,480,500	540	650	1290	820	820	620	82±2.6	4775	8550	4120
			530,560	680	800
JZMJ36	2000000	472	480,500	540	650	1410	900	900	685	92±2.8	7620	11211	4962
