JS型罩殼徑向安裝型聯軸器

簡介：JS型蛇形彈簧聯軸器是一種結構*的金屬彈性聯軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接.

產品詳細

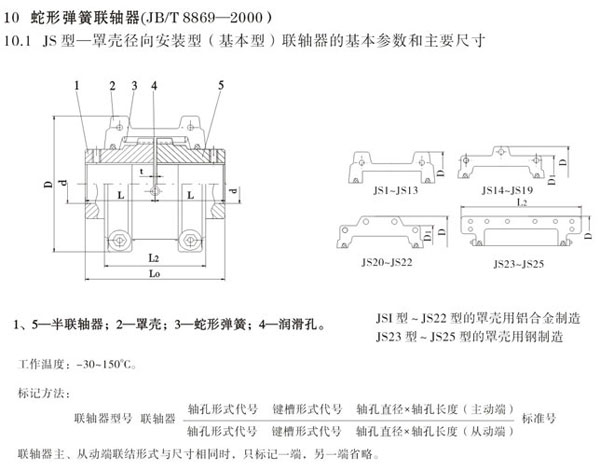

型號	公稱轉矩 T_n	許用轉速 n_p	軸孔直徑 d	軸孔長度 L	總長 L_o	L₂	D	D₁	間隙 l	重量	轉動慣量 J	潤滑油
	/N·m	/r·min^-1	/mm							/kg	/kg·m²	/kg
JS1	45	4500	18、19、20、22、24、25、28	47	97	66	95	-	3	1.91	0.00141	0.0272
JS2	140		22、24、25、28、30、32、35	47	97	68	105			2.59	0.00223	0.0408
JS3	224		25、28、30、32、35、38、40、42	50	103	70	115			3.36	0.00327	0.0544
JS4	400		32、35、38、40、42、45、48、50	60	123	80	130			5.45	0.00727	0.068
JS5	630	4350	40、42、45、48、50、55、56	63	129	92	150			7.26	0.0119	0.0862
JS6	900	4125	48、50、55、56、60、63、65	76	155	95	160			10.44	0.0185	0.113

型號	公稱轉矩 T_n	許用轉速 n_p	軸孔直徑 d	軸孔長度 L	總長 L_o	L₂	D	D₁	間隙 l	重量	轉動慣量 J	潤滑油
型號	/N·m	/r·min^-1	/mm							/kg	/kg·m²	/kg
JS7	1800	3600	55、56、60、63、65、70、71、75、80	89	181	116	190	-	3	17.7	0.0451	0.172
JS8	3150	3600	65、70、71、75、80、85、90、95	98	199	122	210		3	25.42	0.0787	0.254
JS9	5600	2440	75、80、85、90、95、100、110	120	245	155	250		5	42.22	0.178	0.426
JS10	8000	2250	85、90、95、100、110、120	127	259	162	270		5	54.45	0.27	0.508
JS11	12500	2025	90、95、100、110、120、125、130、140	149	304	192	310		6	81.27	0.514	0.735
JS12	18000	1800	110、120、125、130、140、150、160、170	162	330	195	346			121	0.989	0.908
JS13	25000	1650	120、125、130、140、150、160、170	184	374	201	384			178	1.85	1.135
JS14	35500	1500	140、150、160、170、180、190、200	183	372	271	450	391		234.26	3.49	1.952
JS15	50000	1350	160、170、180、190、200、220、240	198	402	279	500	431		316.89	5.82	2.815
JS16	63000	1225	180、190、200、220、240、250、260、280	216	438	304	566	487		448.1	10.4	3.496
JS17	90000	1100	200、220、240、250、260、280、300	239	484	322	630	555		619.71	18.3	3.76
JS18	125000	1050	240、250、260、280、300、320	260	526	356	675	608		776.34	26.1	4.4
JS19	160000	900	280、300、320、340、360	280	566	355	756	660		1058.27	43.5	5.63
JS20	224000	820	300、320、340、360、380	305	623	432	845	751	13	1425.56	75.5	10.53
JS21	315000	730	320、340、360、380、400、420	325	663	490	920	822		1786.49	113	16.07
JS22	400000	680	340、360、380、400、420、440、450	345	703	546	1000	905		2268.64	175	24.06
JS23	500000	630	360、380、400、420、440、450、460、480	368	749	648	1087	-		2950.82	339	33.82
JS24	630000	580	400、420、440、450、460	401	815	698	1180			3836.3	524	50.17
JS25	800000	540	420、440、450、460、480、500	432	877	762	1260			4686.19	711	67.24

JS型蛇形彈簧聯軸器是一種結構*的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
